L’essentiel à retenir : Pour fabriquer un support durable, utilisez du bois de classe 4 comme le robinier ou le douglas traité. Une structure triangulée avec une inclinaison de 30° à 45° maximise votre production tout en assurant la stabilité. Ce choix garantit la longévité de votre installation face à l’humidité et aux vents violents grâce à un ancrage par lestage ou vis de fondation.
Le bois de classe 4, comme le robinier ou le douglas, reste la solution la plus durable pour supporter vos installations extérieures grâce à sa résistance naturelle à l’humidité et aux champignons. Je constate souvent que l’on néglige la qualité des matériaux, alors qu’un bois inadapté peut pourrir en seulement quelques années sous l’effet des intempéries.
On finit souvent par s’inquiéter de la solidité de son installation dès que le vent se lève ou que la pluie s’installe. Je vais vous aider à fabriquer support panneau solaire bois robuste et bien incliné pour maximiser votre production d’énergie tout en garantissant une sécurité totale. On fait le point ensemble sur les étapes de construction et les astuces d’ancrage.
Fabriquer un support solaire en bois pour vos panneaux
Pour un support durable, utilisez du bois de classe 4 comme le robinier ou le douglas traité. L’inclinaison optimale varie de 30° à 45° sur une structure triangulée ancrée par lestage ou vis de fondation, garantissant la stabilité et la longévité des essences choisies.
Le passage d’une structure robuste à une longévité garantie repose avant tout sur la sélection rigoureuse de vos matériaux de construction.
Choisir des essences de classe 4
Priorisez le mélèze ou le douglas pour leur résistance naturelle. Ces essences supportent les agressions climatiques sans faiblir. C’est un choix stratégique pour votre structure extérieure à long terme.
La classe 4 garantit un contact permanent avec l’humidité du sol. Le bois ne doit pas pourrir prématurément. Vérifiez bien le marquage lors de l’achat. Un bois inadapté compromettrait la sécurité de vos précieux panneaux photovoltaïques en quelques années seulement.
Le robinier reste l’option premium. Il offre une durabilité exceptionnelle sans aucun traitement chimique.
Traiter les coupes contre l’humidité
Chaque perçage expose le cœur du bois aux champignons. Appliquez systématiquement un produit de protection sur les zones coupées. Utilisez un pinceau fin pour saturer les fibres de manière homogène.
Les points de jonction retiennent souvent l’eau de pluie. Un traitement hydrofuge évite le pourrissement interne de l’ossature. Ne négligez jamais ces détails invisibles mais critiques pour la solidité.
Je vous conseille de bien protéger vos bois extérieurs pour bloquer l’eau. Une finition adaptée empêche les déformations et assure la pérennité de votre installation solaire.

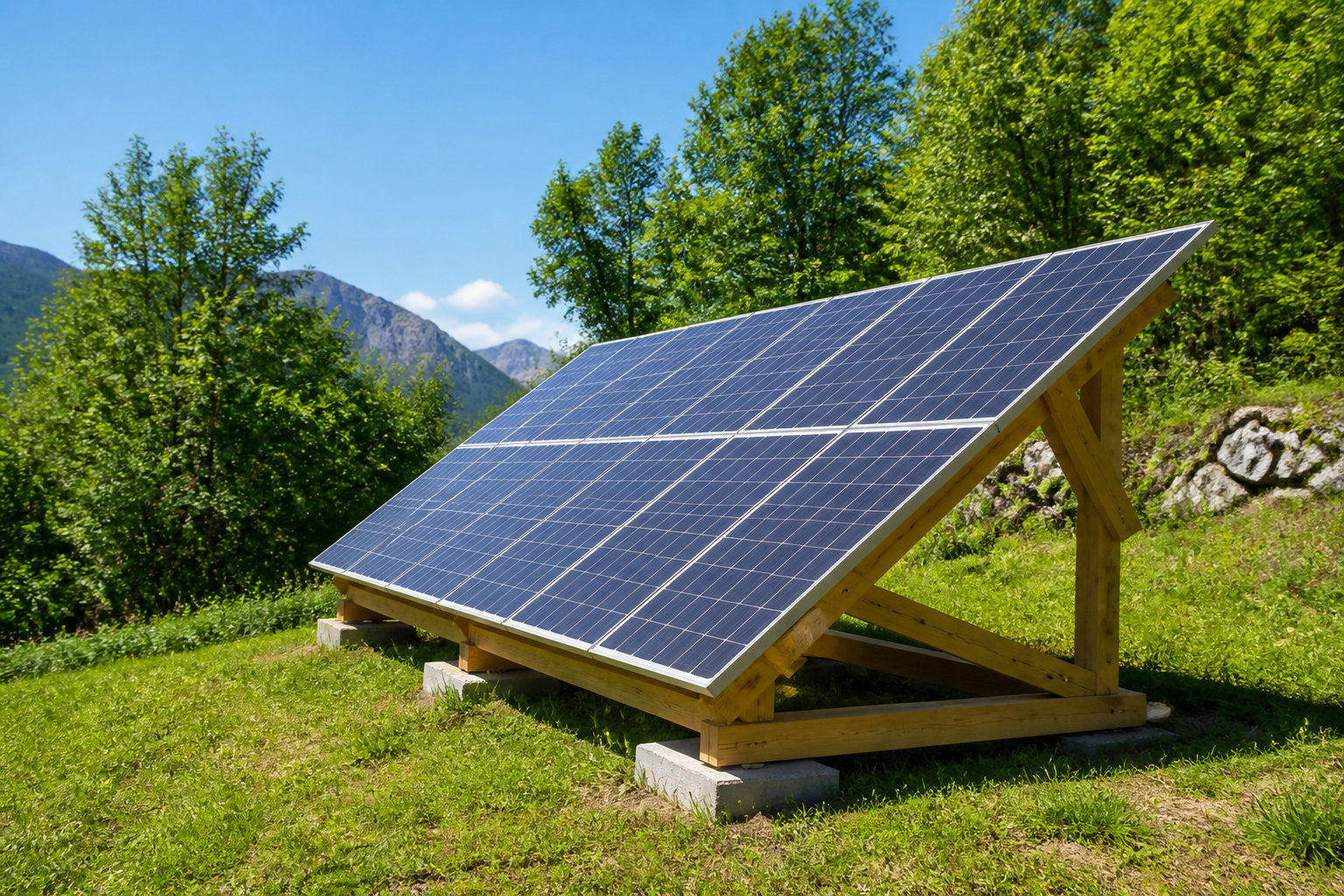

3 règles pour une inclinaison et une structure performante
Une fois le bois sélectionné et protégé, vous devez maintenant concevoir une géométrie capable de capter chaque rayon de soleil efficacement.
Déterminer l’angle idéal de 30 à 45 degrés
L’angle de 35 degrés maximise souvent la production annuelle en France. Ajustez cette valeur selon votre latitude précise. Un support trop plat perd de l’énergie en hiver. À l’inverse, une pente trop forte pénalise votre rendement durant la saison estivale.
Un système de réglage manuel permet d’optimiser la captation selon la saison. Utilisez des charnières robustes et des butées amovibles. C’est une astuce simple pour booster votre autonomie électrique.
Orientez toujours votre structure plein sud. Évitez les zones d’ombre portées par les arbres ou les bâtiments voisins.

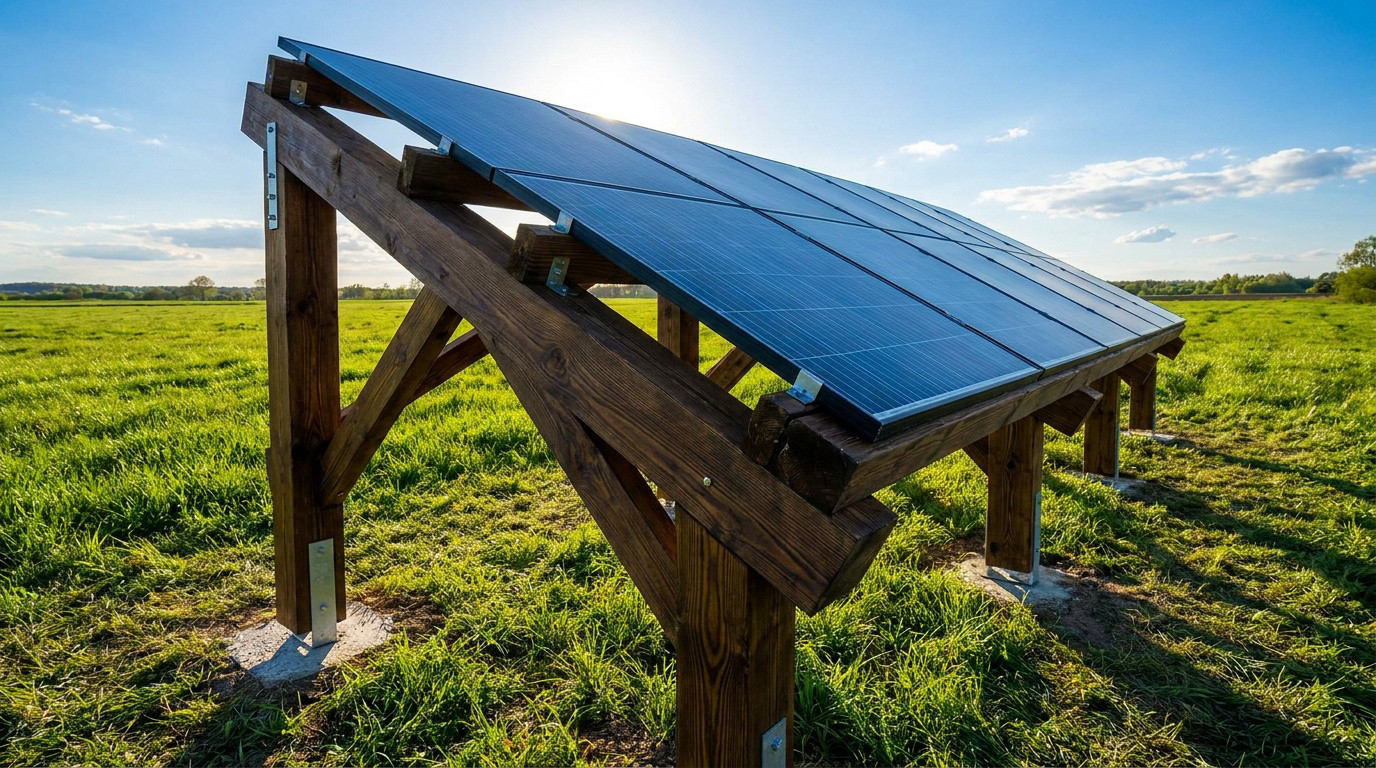

Assembler des triangles avec jambes de force
La forme triangulaire offre la meilleure rigidité mécanique. Assemblez vos montants avec des boulons traversants. Cette ossature doit supporter le poids mort et les contraintes dynamiques du vent.
Installez des traverses horizontales pour relier les triangles entre eux. Ces éléments empêchent le vrillage de la structure bois. Utilisez des équerres renforcées pour sécuriser chaque angle de l’assemblage.
Je vous conseille de suivre ces points clés lors de l’étape finale pour fabriquer support panneau solaire bois :
- L’usage de jambes de force pour stabiliser l’inclinaison.
- L’importance des traverses pour le support des rails.
- La vérification de l’équerrage final.
Comment ancrer votre installation face aux vents violents ?
La prise au vent d’un panneau solaire est immense, ce qui impose un ancrage au sol irréprochable pour éviter tout envol.
Opter pour le lestage ou les vis de fondation
Les plots en béton offrent une solution de lestage économique et simple. Calculez le poids nécessaire selon la surface totale exposée. Un lest insuffisant expose votre installation au basculement.

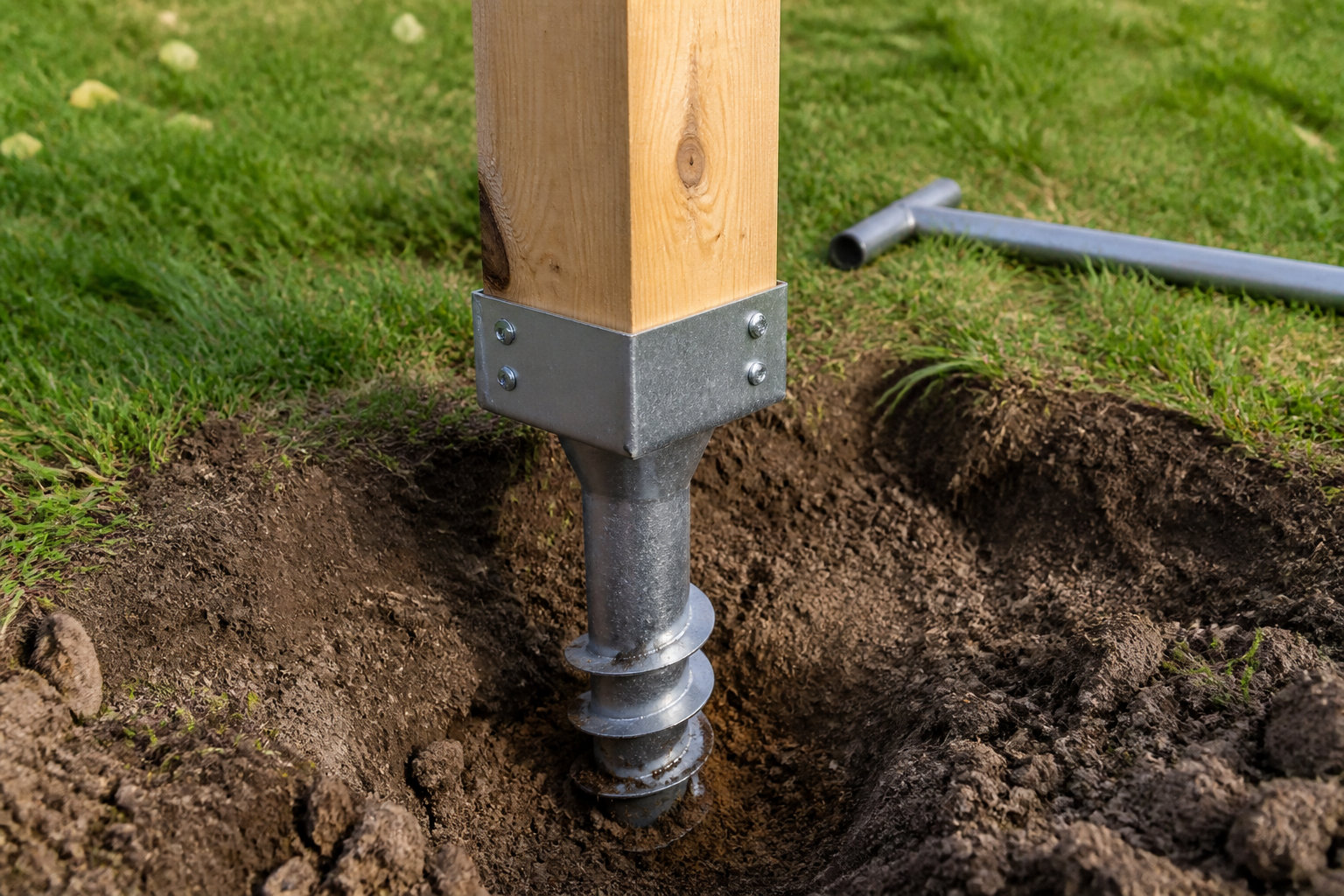

Les vis de fondation permettent un ancrage profond sans couler de béton. Elles s’adaptent parfaitement aux terrains meubles. C’est une alternative écologique et rapide pour fixer votre cadre bois.
Je vous invite à consulter ce guide pour comparer les techniques d’ancrage efficacement.
Utiliser de la visserie inox A2 ou A4
L’acier inoxydable prévient la corrosion galvanique entre l’aluminium et le bois. Choisissez des vis A2 pour l’intérieur des terres. En bord de mer, l’inox A4 est strictement obligatoire.
Les variations thermiques provoquent des mouvements naturels du bois. Vérifiez le serrage de la visserie après le premier été. Cela évite l’apparition de micro-fissures sur vos cellules photovoltaïques fragiles.
| Type de vis | Matériau | Résistance corrosion | Usage recommandé |
|---|---|---|---|
| Inox A2 | Acier inoxydable 304 | Moyen à Élevé | Intérieur des terres et extérieur protégé |
| Inox A4 | Acier inoxydable 316 | Très élevé | Bord de mer et milieux agressifs |
| Acier galvanisé | Acier avec zinc | Moyen | Zones rurales sèches hors humidité stagnante |
| Vis bois classique | Acier bichromaté | Faible | Usage intérieur uniquement |
Sécuriser les branchements et la liaison à la terre
Au-delà de la structure mécanique, la sécurité électrique reste le point final indispensable pour une installation aux normes.
Relier les cadres alu sur support isolant
Le bois agit comme un isolant électrique naturel. Vous devez donc créer un circuit de terre artificiel. Reliez chaque cadre en aluminium avec des tresses de masse en cuivre.
La continuité électrique protège contre les courants de fuite dangereux. Fixez vos connecteurs de terre directement sur les perçages prévus par le fabricant. Utilisez des rondelles crantées pour percer la couche d’anodisation. C’est indispensable pour votre sécurité personnelle.
Raccordez l’ensemble au piquet de terre principal de votre habitation. Testez la résistance au multimètre.

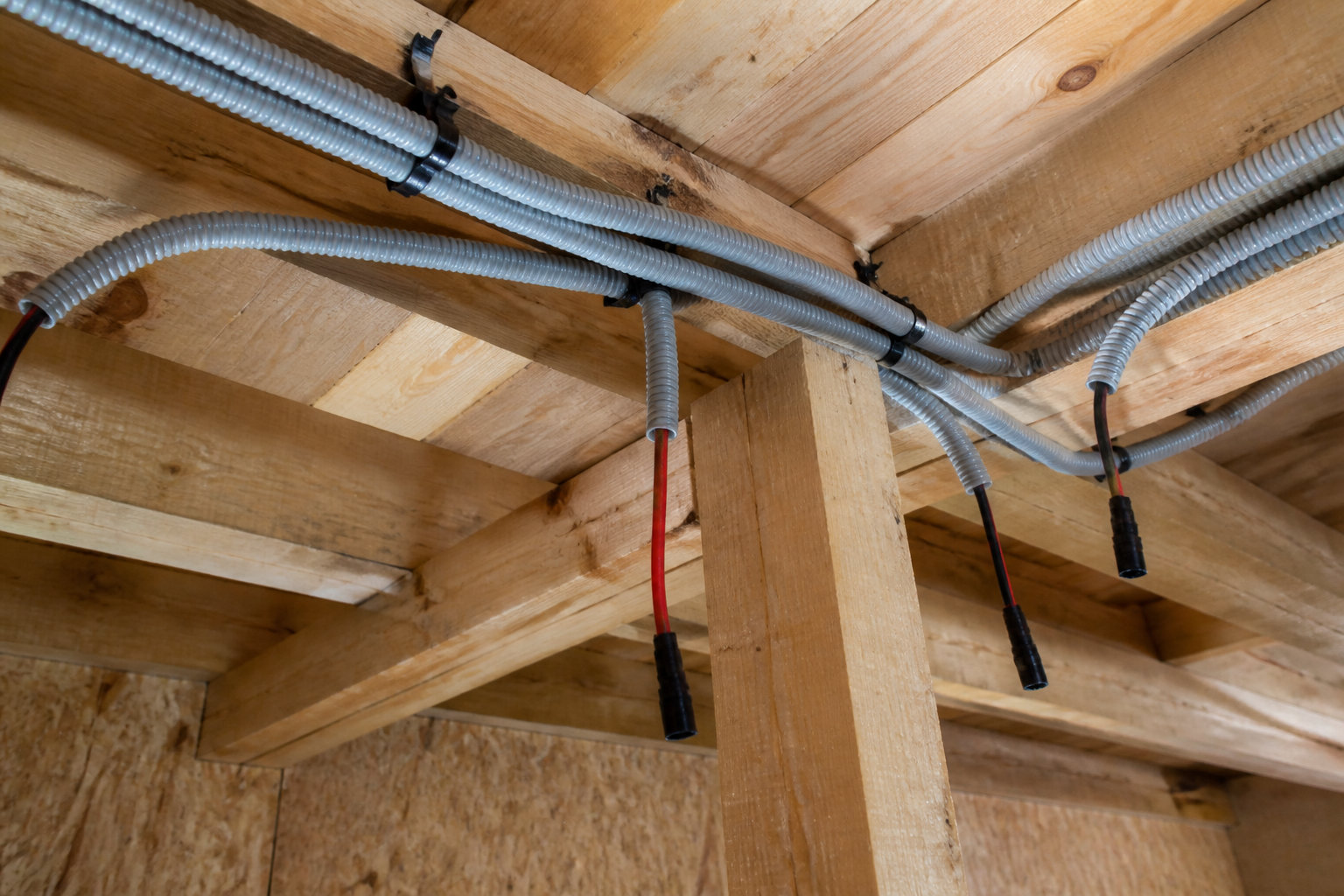

Gainer les câbles contre les rayons UV
Le soleil dégrade rapidement les isolants plastiques des câbles standards. Utilisez des gaines ICTA traitées anti-UV pour tout votre réseau. Fixez-les solidement sous la structure bois avec des colliers résistants.
Laissez un espace vide sous les panneaux pour favoriser la ventilation. La surchauffe réduit drastiquement le rendement de vos cellules. Une circulation d’air constante prolonge la durée de vie du matériel.
Évitez les boucles de câbles qui pourraient frotter contre le sol. Une installation propre limite les risques d’incendie et facilite l’entretien annuel.
En choisissant un bois de classe 4, une inclinaison précise et un ancrage solide, vous assurez la pérennité de votre installation. Fabriquer un support de panneau solaire en bois devient alors un projet gratifiant qui booste votre autonomie électrique. Lancez-vous dès maintenant pour capter enfin toute l’énergie gratuite du soleil.
FAQ
Pourquoi devrais-je privilégier le bois de classe 4 pour mon support solaire ?
C’est une excellente question que je me suis moi-même posée au début. Le bois de classe 4, comme le robinier ou le douglas purgé de son aubier, est indispensable car il est naturellement imputrescible. Cela signifie qu’il peut rester en contact permanent avec l’humidité du sol sans pourrir.
En choisissant des essences résistantes comme le mélèze ou le pin traité autoclave, vous garantissez une longévité exceptionnelle à votre installation. C’est un investissement sérénité pour protéger vos précieux panneaux photovoltaïques contre les agressions climatiques durant de longues années.
Quelle est l’inclinaison idéale pour fabriquer mon support en bois en France ?
Pour capter un maximum de rayons de soleil chez nous, je vous conseille de viser un angle compris entre 30° et 35°. C’est le compromis parfait pour obtenir un excellent rendement tout au long de l’année, que ce soit en plein été ou durant les mois d’hiver.
Si vous êtes un peu bricoleur, vous pouvez même concevoir un système de réglage manuel. Cela vous permet d’ajuster la pente selon les saisons, en redressant les panneaux en hiver quand le soleil est bas, pour booster encore un peu plus votre production d’énergie personnelle.
Comment puis-je m’assurer que ma structure en bois résistera aux vents violents ?
La prise au vent d’un panneau est impressionnante, il ne faut donc surtout pas négliger l’ancrage. Je vous recommande d’utiliser des vis de fondation, qui sont écologiques et très stables, ou de réaliser un lestage solide avec des plots en béton pour maintenir le cadre au sol.
Pour la structure elle-même, l’astuce consiste à assembler vos montants en forme de triangles avec des jambes de force. Cette géométrie offre la meilleure rigidité mécanique possible. N’oubliez pas d’utiliser exclusivement de la visserie en inox A2 ou A4 pour éviter que la rouille ne fragilise vos fixations avec le temps.
Est-il nécessaire de relier les cadres en aluminium à la terre sur un support en bois ?
Absolument, c’est une étape de sécurité que je ne négligerais pour rien au monde ! Le bois étant un isolant naturel, il ne conduit pas l’électricité. Vous devez donc créer une liaison équipotentielle en reliant chaque cadre de panneau avec des tresses de masse ou des griffes spécifiques comme les Terragrif.
Ce circuit permet d’évacuer les courants de fuite et de vous protéger contre les risques d’électrocution. Une fois vos cadres reliés entre eux, raccordez l’ensemble au piquet de terre principal de votre maison pour que votre installation soit totalement sécurisée et aux normes.
Comment protéger efficacement mes câbles électriques contre le soleil ?
Le soleil est l’ennemi des isolants plastiques classiques qui finissent par craqueler. Pour éviter tout risque d’incendie ou de court-circuit, je vous conseille vivement d’utiliser des gaines ICTA traitées anti-UV pour protéger l’ensemble de votre câblage exposé.
Pensez également à bien fixer ces gaines sous votre structure en bois pour qu’elles ne traînent pas au sol. En laissant un espace de ventilation sous les panneaux, vous éviterez la surchauffe, ce qui permettra à vos câbles et à vos cellules solaires de fonctionner à plein régime bien plus longtemps.
